مادربرد ایسوس مدل ASUS B850 MAX GAMING WIFI W

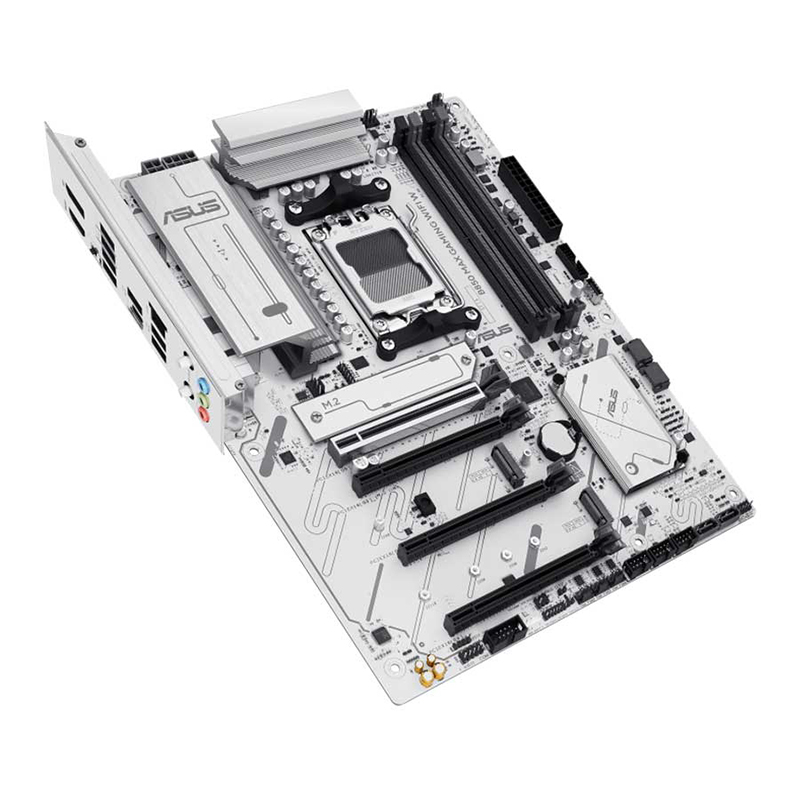

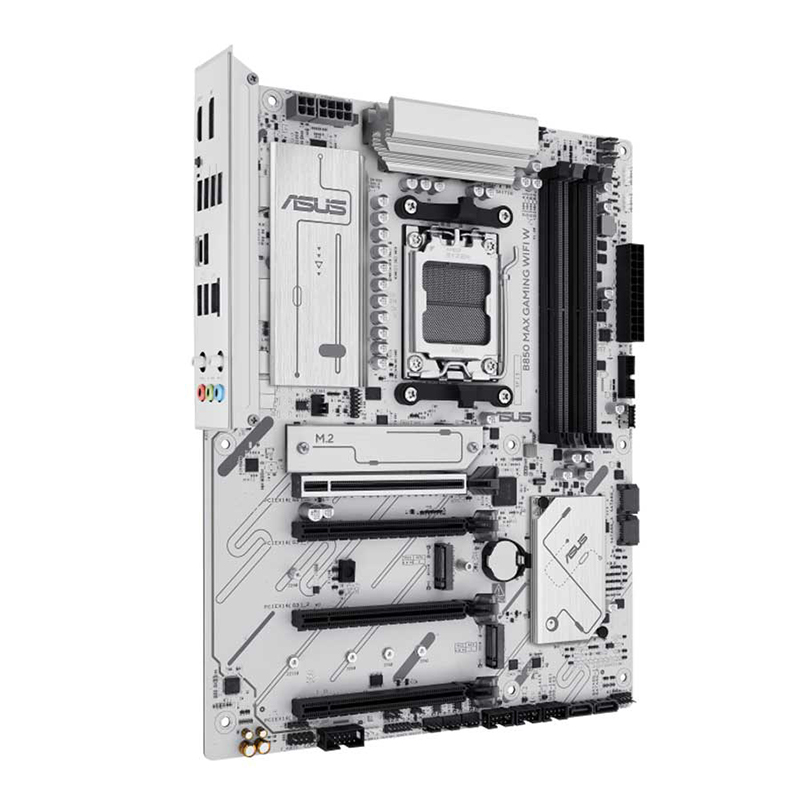

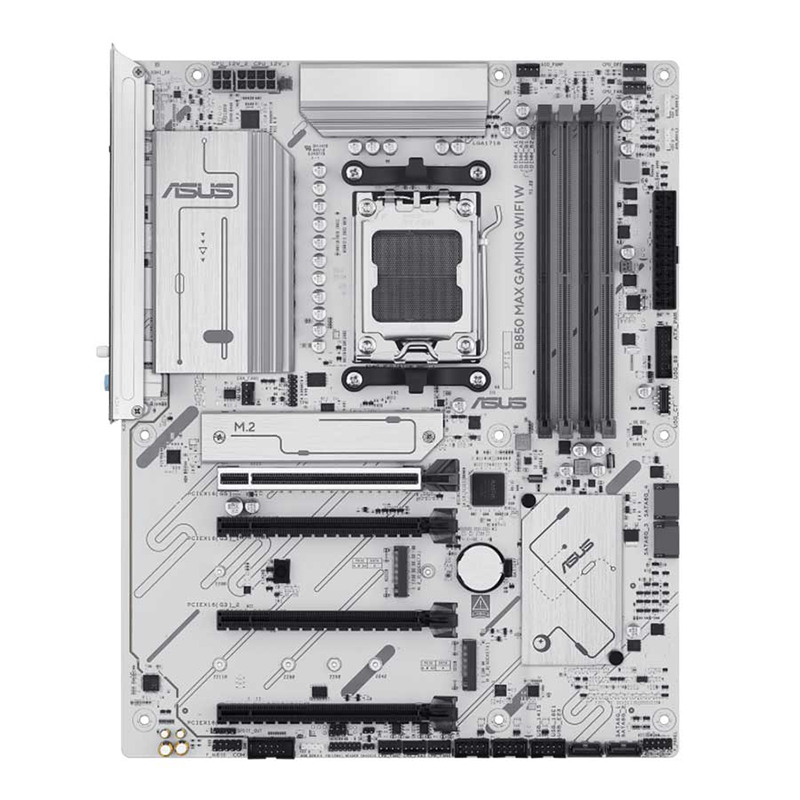

مادربرد ASUS B850 MAX GAMING WIFI W DDR5 با فرم فاکتور ATX (305×244 میلی‌متر) و چیپست AMD B850، برای استفاده با پردازنده‌های سری AMD Ryzen 7000، 8000 و 9000 مبتنی بر سوکت AM5 طراحی شده است. این برد از حافظه DDR5 پشتیبانی می‌کند و دارای 4 اسلات DIMM با پیکربندی دو کاناله است. حداکثر ظرفیت رم قابل نصب 256 گیگابایت است (با ماژول‌های تا 48 گیگابایت در هر اسلات). سرعت رم تا 8000 مگاهرتز در حالت اورکلاک قابل دستیابی است و قابلیت اورکلاک فعال است.

برد دارای 3 اسلات M.2 است:

    اسلات اول: فرم فاکتور 2280، پشتیبانی از PCIe 5.0 x4 (با پردازنده‌های سری 7000 و 9000) و PCIe 4.0 x4 (با سری 8000)
    اسلات دوم:
    2280، PCIe 4.0 x4 (از طریق پردازنده)
    اسلات سوم: 2242/2260/2280/22110، PCIe 4.0 x2 (از طریق چیپست)


همچنین دارای 4 درگاه SATA 6Gb/s و پشتیبانی از ترکیب‌های RAID 0, 1, 5, 10 است.

اسلات‌های توسعه شامل:

    اسلات اول x16: PCIe 5.0 x16 (سری 7000 و 9000)، یا PCIe 4.0 x8/x4 (سری 8000)
    اسلات دوم x16: PCIe 4.0 x4 (از طریق چیپست)
    اسلات سوم و چهارم x16: PCIe 3.0 x1 (چیپست)

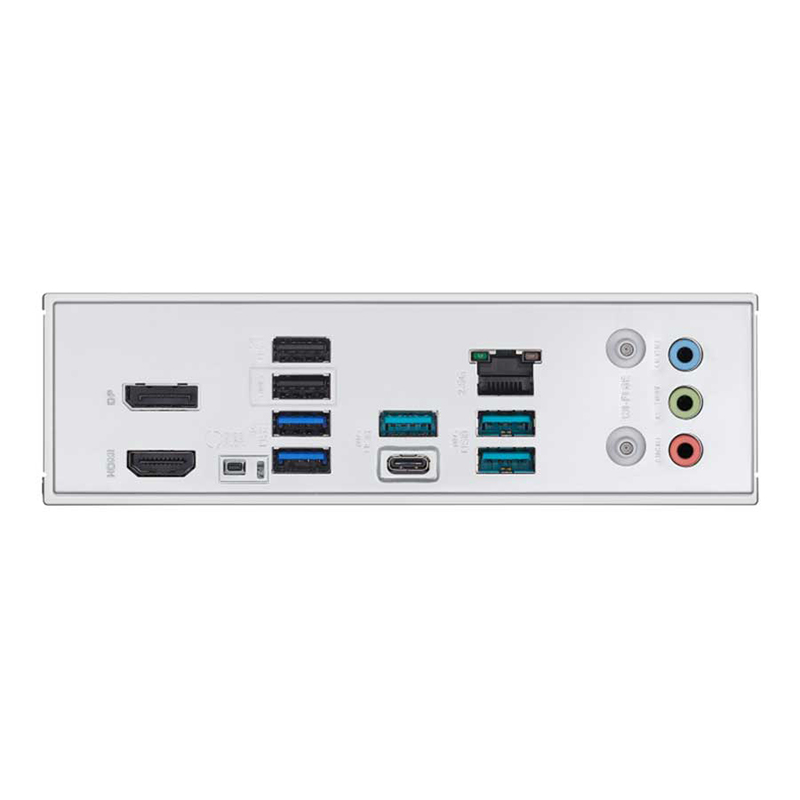

درگاه‌های پشتی شامل:

    2 عدد USB 2.0
    2 عدد USB 3.2 Gen 1
    3 عدد USB 3.2 Gen 2
    1 عدد USB 3.2 Gen 2 (Type-C)


درگاه‌های جلویی (از طریق هدرهای داخلی):

    6 عدد USB 2.0
    2 عدد USB 3.2 Gen 1
    1 عدد USB 3.2 Gen 1 (Type-C)


برد از خروجی تصویر از طریق HDMI 2.1 (پشتیبانی از 4K@60Hz) و DisplayPort 1.4 (پشتیبانی از 8K@60Hz) برخوردار است. درگاه‌های VGA و DVI وجود ندارند.

شبکه از طریق چیپ Realtek 2.5Gbps Ethernet و بلوتوث نسخه 5.3 فراهم شده و دو آنتن جداگانه برای Wi-Fi 7 (در صورت نصب ماژول) در نظر گرفته شده است.

سیستم صوتی از صدای 7.1 کاناله با کیفیت 24 بیت / 192 کیلوهرتز پشتیبانی می‌کند و با فناوری Audio Shielding و قابلیت تشخیص جک (Jack-detection) همراه است.

برد دارای هیت سینک روی M.2 و VRM، دکمه FlashBack برای آپدیت بایوس بدون نیاز به CPU، و 256 مگابیت حافظه ROM با UEFI AMI است. از ماژول‌های ECC و non-ECC DDR5 Un-buffered پشتیبانی می‌کند و سازگار با ویندوز 10 و 11 است.

کانکتورهای برق شامل یک اتصال‌دهنده 24 پین ATX و دو اتصال‌دهنده 12 ولت (4+8 پین) است. همچنین هدرهای داخلی شامل فن، RGB آدرس‌پذیر، AIO Pump، TPM، COM Port و Thunderbolt نیز فراهم شده است.
